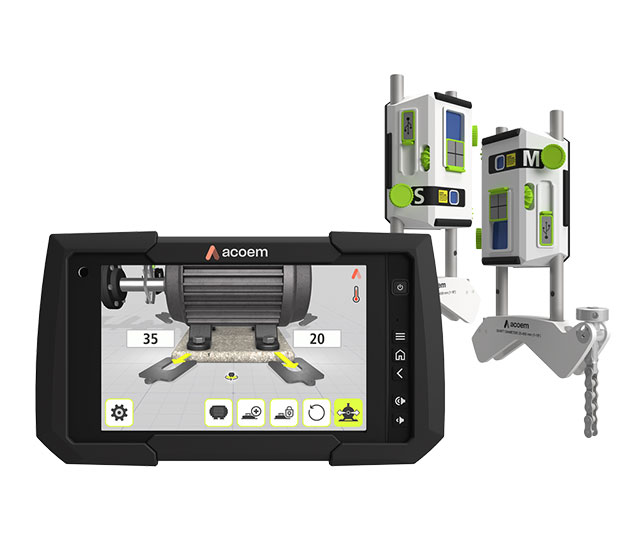

シャフトアライメントツール
AT-400
AcoemのAT-400は、高精度なデュアル軸シャフトアライメントシステムで、最適なアライメントを実現します。
デュアルスイープ方式は、シャフトが回転している間に正確な測定値をキャプチャし、最適なアライメントを確保します。さまざまなシナリオでの正確な計算のために、デュアルマルチポイントを活用し、複数のポイントをキャプチャします。クラウド接続により、レポートの共有が効率化され、生涯保証がその信頼性を裏付けます。
頑丈なデュアル軸センサーと比類のない汎用性に信頼して、Acoem AT-400をお使いください。水平、垂直、平坦度、ソフトフット条件など、さまざまな測定プログラムを探索してください。
特徴
水平と垂直の同時測定
Acoem M9およびS9センサーは、両方の次元を同時に測定することに優れており、包括的な洞察を提供します
高解像度
0.001mmの分解能で比類のない精度を実現し、最小の変動も捕捉して分析します
薄さと軽さ
305gの最薄2軸センサーにより、簡単な統合と機動性が保証されます
広い測定範囲
Acoem M9およびS9センサーは、精度を損なうことなく最大20メートル (65 フィート) をカバーします
考え抜かれた設計
スライド式カバーを装備した当社のセンサは、製品の寿命を延ばし、保管中の保護を保証します
大型検出器の卓越性
この検出器は、実質的な 20x20 mm² サイズと 0.001 mmの高分解能機能により、要求の厳しい測定タスクに最適です
あらゆる角度で二重の精度: 業界リーダー向けの測定方法
当社の高度な測定方法により、これまでにない精度を実現します。完璧に設計されたこれらの技術は、産業用アライメント評価の精度を再定義します。
- デュアル スイープ メソッド: 結合されたマシンのアライメント評価を自動化し、スイープごとに精度を保証します。データ記録を手動で停止して制御します。
- デュアル スイープ エクスプレス方式: 楽な効率 – シャフトの回転が停止するとデータ記録が自動的に停止し、プロセスを合理化します。
- デュアルマルチポイント方式: 比類のない柔軟性。任意の位置から測定を開始できるため、結合されていないシャフトや回転できない機械に最適です。
- デュアルマルチポイントエクスプレス方式:利便性と正確性を両立。妥協のない自動測定。
- トライポイント方式: 緻密な精度。アライメントの詳細な洞察を得るために、シャフト回転中の 3 つの手動ポイントを記録します。
- Tripoint Express メソッド: シームレスに自動化されます。自動化された簡単な精度のアライメント評価を体験してください。
- Clock Method : 産業の知恵が活かされています。 3 点、180° 回転 – 非水平基礎および独立したシャフト向けの信頼できる技術です。ACOEM では、業界の卓越性を実現するための測定を再定義します。比類のない精度で操作を向上させます。
最適なパフォーマンスと精度: 2 軸シャフト アライメントの利点
2 軸シャフト アライメントは、回転機械の最適なパフォーマンス、信頼性、安全性を確保するために水平面と垂直面の両方での正確なアライメントが重要であるシナリオでは、通常、最良の選択肢です。 2 軸シャフト アライメントが推奨されるいくつかのシナリオを次に示します。
- 複雑な機械: 複数のシャフト、カップリング、および水平方向と垂直方向の両方の位置合わせが必要なコンポーネントを備えた機械では、2 軸シャフト位置合わせのメリットが得られます。これには、複数のギアボックス、ポンプ、または相互接続された回転要素を備えたシステムが含まれます。
- 重要なアプリケーション: 航空宇宙、自動車製造、医療機器製造などの重要なアプリケーションを扱う業界では、多くの場合、最高レベルの位置合わせ精度が必要です。 2 軸アライメントにより、機械が極めて正確に動作することが保証されます。
- 重機: 建設、鉱山、海洋用途で使用される大型の重機では、安定性を確保し、位置ずれによる故障を防ぐために 2 軸の位置合わせが必要になることがよくあります。

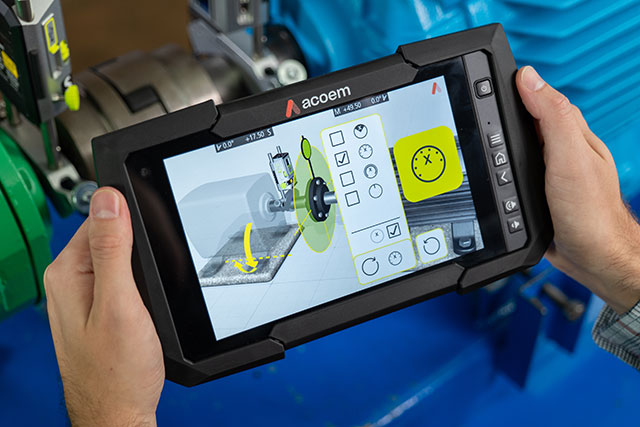

GuideU™ インターフェイス: 3D シャフト アライメントに革命を起こす
Experience GuideU™ – 革新的な 3D シャフト アライメント インターフェイス。特許取得済みのカスタマイズ、直感的なアイコン、鮮やかな色により、測定、位置合わせ、レポート作成が簡単になります。
リアルなグラフィックスとアニメーション化されたヘルプ画面により、シャフトアライメントにおける人的エラーと不確実性を最小限に抑えます。 GuideU™ インターフェイスは、3D シャフト アライメント テクノロジーにおける画期的な飛躍を表しています。当社独自の特許取得済みのグラフィカル ユーザー インターフェイスは、アライメント プロセスの精度、シンプルさ、精度を再定義します。
GuideU™ インターフェースの主な特徴:
- カスタマイズ: GuideU™ は、特許取得済みのカスタマイズ システムをユーザーに提供します。インターフェイスを特定のニーズや好みに合わせて調整し、いつでもシームレスな調整エクスペリエンスを保証します。
- アイコン駆動のデザイン: 当社の革新的なアイコン駆動のデザインは、複雑な位置合わせタスクを直観的なアクションに変換します。専門知識のレベルに関係なく、調整プロセスを簡単に進めることができます。
- 色分けされたディスプレイ: シャフトのアライメントでは視覚的な明瞭さが最も重要です。 GuideU™ は、区別と理解を強化し、エラーのない位置合わせを促進する、洗練された色分けされた表示システムを採用しています。
- リアルなマシン グラフィックス: 現実世界の状況をシミュレートした、本物そっくりのマシン グラフィックスに浸ってください。推測に頼ることなく、調整要件を包括的に理解できます。
- アニメーション化されたヘルプ画面: 調整プロセスの各ステップをガイドするアニメーション化されたヘルプ画面により、不確実性が排除されます。人的ミスのリスクを最小限に抑え、位置合わせの精度を高めます。
