非接触振動測定用のデジタル・レーザードップラー振動計
Optomet社は、シングルポイント、ファイバー、およびスキャンタイプのデジタル・レーザードップラー振動計(LDV)を開発および製造しています。レーザードップラー振動計は、1点測定からスキャニングによる面全体を非接触で高精度な振動測定を可能にしており、レーザの反射がほとんどない材料でも、マイクロマシーンのような微小構造物から建物全体でも このモジュラー型LDVシステムは、ほとんどすべての振動測定アプリケーションに対して理想的なソリューションを提供しております。
Optomet 振動測定システムの概要
- デジタル信号処理による精度とパフォーマンス:Optomet社は、160 MS/s のデータレート、25 m/s の速度測定、24 MHzの振動範囲において、高性能で損失のない信号処理を実現するFPGAベースの振動計を初めて開発しました。ギガビット・イーサネットインターフェイスは、最大32ビットの分解能で連続デジタル信号処理を可能にし、220dBを超えるダイナミックレンジを実現しております。ギガビット・イーサネットデジタルインターフェースは、振動計をリモートで制御するためにも使用されます。測定データは、標準BNCコネクターを介してアナログ形式でリアルタイムに出力されます。
- 直感的な操作性とコンパクト性:オプションで用意されているソフトウェアとの組み合わせにより、振動データ収集と分析のためのパーフェクトな測定システムとしてユーザーに提供いたします。直感的な操作により、振動測定に不慣れなユーザーでも、非常に短時間で信頼性の高い測定結果を取得することができます。オールインワン設計のため、単一のハウジングにレーザー光源、干渉計、および信号処理ユニットを搭載、これにより効率的なセッティングと簡単、迅速な操作が可能になり、省スペースでコンパクトなシステムといえます。また、12 V DC電源と組み合わせることで、電源不要のモバイルシステムとしてご使用いただけます。
- モジュール構成:いくつもの測定レンジを持ち、変位、速度、加速度を測定するためのデコーダー、測定距離とスポットサイズの要件に応じて、さまざまな光学コンポーネントの組み合わせが可能。ソフトウェアとの組み合わせにより幅広い選択で専用振動測定システムとして用途別にカスタマイズできます。

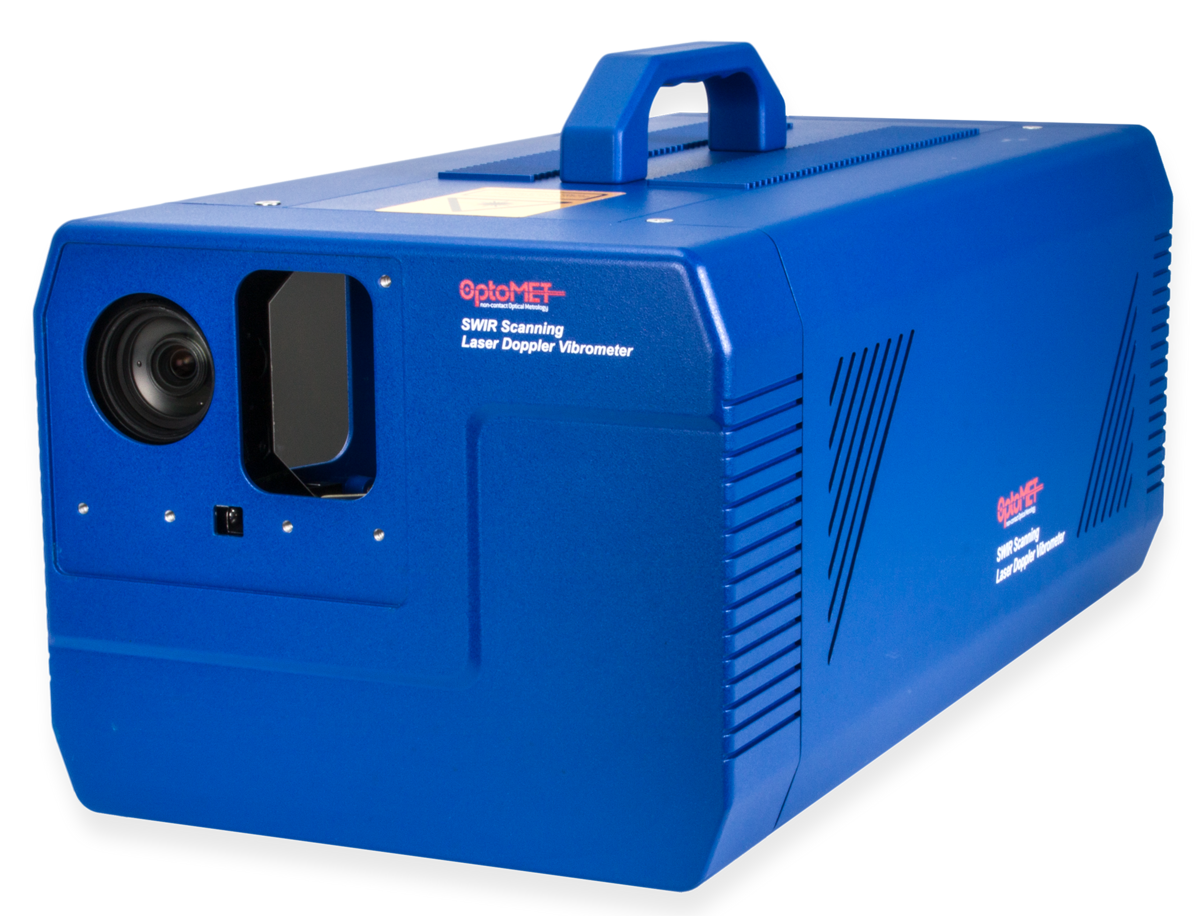

スキャニングレーザー振動計
![](https://www.systemplus.co.jp/main/wp-content/uploads/2023/11/sldv_01.png)
Optomet 社のスキャニングレーザードップラー振動計(SLDV)は、2軸スキャンミラー(ガルバのミラー)を使用してレーザービームで測定対象物の表面をスキャンするため、非常に短時間で多数の測定点を自動的に測定できます。個々の測定点の振動データを統合して、振動モードの視覚化、固有モードの特定、または波の伝搬特性の調査に使用できます。多数の静的振動データまたはモードアニメーション表現により、振動データが直感的に解析できます。SWIR振動計のデジタル信号処理技術は、表面を処理して光反射率を上げる必要を無く、つまり反射材や反射テープを貼らずにs/nの良い計測を可能としています。

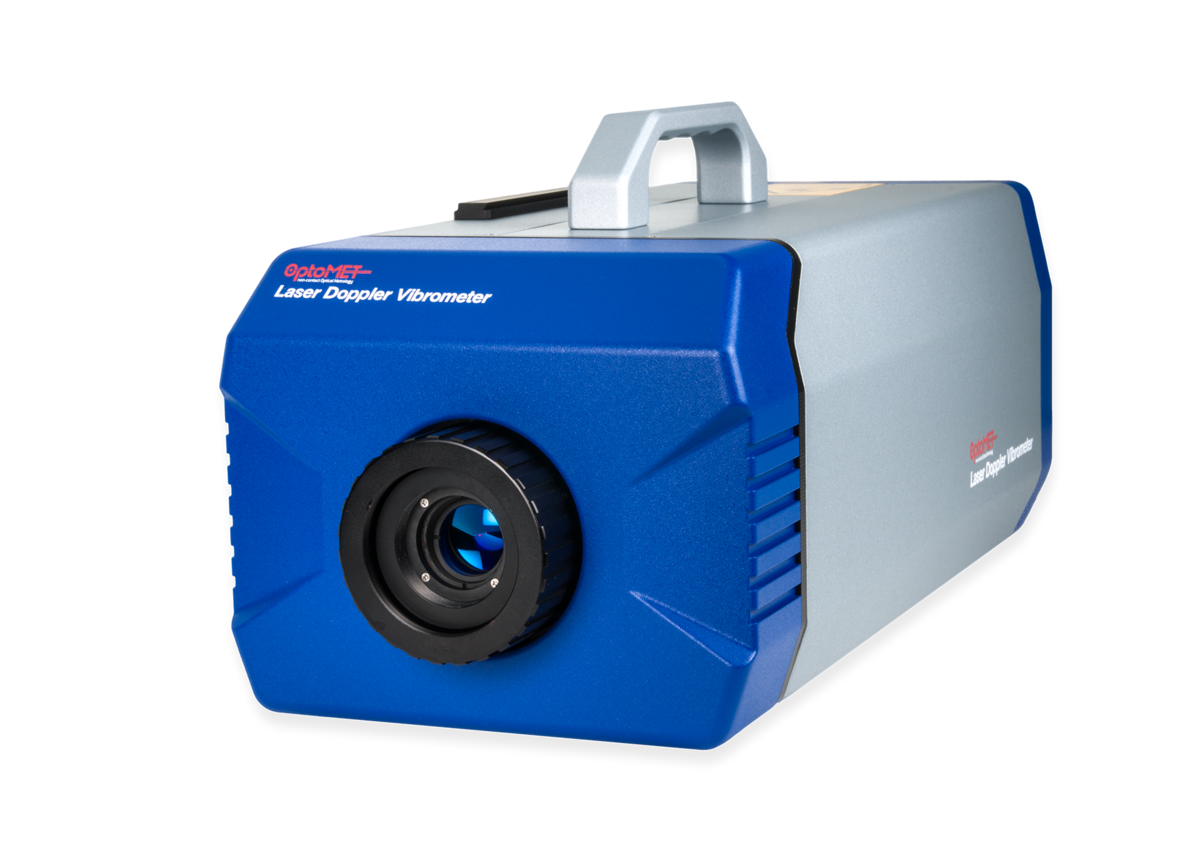

シングルポイント・レーザー振動計
![](https://www.systemplus.co.jp/main/wp-content/uploads/2023/11/Vector-1.png)
シングルポイント振動計は、単一の測定位置で、レーザービームの(センサから近づく遠ざかる)方向での変位、速度、および加速度をすばやく簡単に測定できます。Optomet社のレーザドップラ振動計は、短波長赤外線レーザー光源(Short-Wavelength-Infrared; SWIR)を備えた強力なシステムと、ヘリウムネオン(HeNe)レーザーを備えた従来のレーザー振動計のどちらでも選択可能です。コンパクトなシングルポイントシステムは、交換レンズ付きのフリービーム振動計と、専用のファイバー結合測定ヘッド型の両方で可能です。

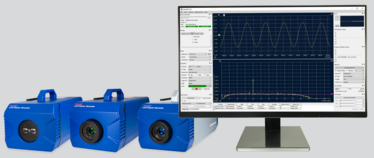

測定解析ソフトウェア
![](https://www.systemplus.co.jp/main/wp-content/uploads/2023/11/softwear.png)
測定解析ソフトウェアは、Optomet社のレーザドップラ振動計専用に開発されました。このソフトウェアは、測定データの取得、視覚化、分析、およびエクスポートするために、直感的に操作できるモジュールを搭載。PCへインストールしたソフトウェアはレーザドップラー振動計本体とイーサネットインターフェースを介してネットワーク化し、リモート制御できます。
Optomet レーザードップラー振動計の最大の特徴は、統合されたデジタルワークフローによるり高感度で高精度な測定をユーザーにしています。
サービスとサポート
当社のサポートチームは、Optomet社のレーザードップラー振動計が長期にわたり性能を維持できるようにサポートしております。また、故障の際の機器の修理だけはなく、校正およびカスタマイズされたメンテナンスプログラムも提供しております。アプリケーションのご要望やご相談がございましたらお気軽にご相談ください。なにか問題に直面した際に技術的なも質問に迅速にお答え致します。
